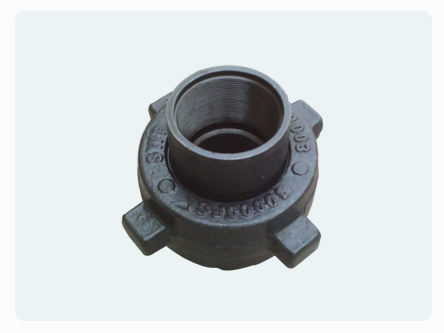

高壓油壬采用高強度合金鋼鍛造成,技術(shù)指標符合API、SPEC、16C標準,密封****、裝卸方、互換性好,可實現(xiàn)螺紋、對焊等方式連接
注: SC=鑄鋼 SF=鍛鋼 AS=合金鋼 |
100型 |
標稱管道尺寸 |
總 長 |
螺母半徑 |
材 料 |
螺 母 |
零 件 |
in |
mm |
mm |
mm |
|
|
2 |
50.8 |
92.1 |
74.6 |
SF |
SF |
21/2 |
63.8 |
108.0 |
92.1 |
SF |
SF |
3 |
76.2 |
125.4 |
103.2 |
SF |
SF |
4 |
101.6 |
150.8 |
121.4 |
SF |
SF |
6 |
152.4 |
168.3 |
163.5 |
SF |
SF |
8 |
203.2 |
184.2 |
195.3 |
SF |
SF | |
200型 |
標稱管道尺寸 |
總 長 |
螺母半徑 |
材 料 |
螺 母 |
零 件 |
in |
mm |
mm |
mm |
|
|
1 |
25.4 |
68.3 |
49.2 |
SC/SF |
CDB/SF |
11/4 |
31.7 |
73.0 |
60.3 |
SF |
SH |
11/2 |
38.1 |
73.0 |
60.3 |
SF |
SF |
2 |
50.8 |
84.1 |
73.8 |
SF |
SF |
21/2 |
63.5 |
103.2 |
93.7 |
SF |
SF |
3 |
76.2 |
111.1 |
98.4 |
SF |
SF |
4 |
101.6 |
122.2 |
127.0 |
SF |
SF |
6 |
152.4 |
168.3 |
163.5 |
SF |
SF | |
206型 |
標稱管道尺寸 |
總 長 |
螺母半徑 |
材 料 |
螺 母 |
零 件 |
in |
mm |
mm |
mm |
|
|
1 |
25.4 |
68.3 |
49.2 |
SC/SF |
SF |
11/2 |
38.1 |
73.0 |
60.3 |
SF |
SF |
2 |
50.8 |
84.1 |
73.8 |
SF |
SF |
21/2 |
63.5 |
103.2 |
93.7 |
SF |
SF |
3 |
76.2 |
111.1 |
98.4 |
SF |
SF |
4 |
101.6 |
122.2 |
127.0 |
SF |
SF |
6 |
152.4 |
168.3 |
163.5 |
SF |
SF |
8 |
203.2 |
184.2 |
195.3 |
SF |
SF | |
300型 |
標稱管道尺寸 |
總 長 |
螺母半徑 |
材 料 |
螺 母 |
零 件 |
in |
mm |
mm |
mm |
|
|
1 |
25.4 |
68.3 |
49.2 |
SC/SF |
SF |
2 |
50.8 |
84.1 |
73.8 |
SF |
SF | |
602型 |
標稱管道尺寸 |
總 長 |
錐口孔 |
螺母半徑 |
材 料 |
螺 母 |
零 件 |
in |
mm |
mm |
mm |
mm |
|
|
1 |
25.4 |
89.7 |
6.4 |
58.75 |
SF |
SF |
2 |
50.8 |
133.3 |
6.4 |
90.5 |
SF |
SF |
3 |
76.2 |
161.92 |
9.5 |
117.5 |
SF |
SF |
4 |
101.6 |
208.0 |
9.5 |
|
SF |
SF | |
1002型 |
標稱管道尺寸 |
總 長 |
錐口孔 |
螺母半徑 |
材 料 |
螺 母 |
零 件 |
in |
mm |
mm |
mm |
mm |
|
|
1 |
25.4 |
88.9 |
6.4 |
57.2 |
SF |
SF |
2 |
50.8 |
131.8 |
6.4 |
93.8 |
SF |
SF |
3 |
76.2 |
161.9 |
9.5 |
117.5 |
SF |
SF |
4 |
101.6 |
204.8 |
9.5 |
133.4 |
SF |
SF |
5 |
127 |
172.7 |
|
152.4 |
SF |
SF |
6 |
152.4 |
|
|
184.2 |
SF |
SF | |
1003型 |
標稱管道尺寸 |
總 長 |
螺母半徑 |
材 料 |
螺 母 |
零 件 |
in |
mm |
mm |
mm |
|
|
3 |
76.2 |
231.8 |
123.8 |
SC |
AS |
3 |
76.2 |
225.4 |
123.8 |
SC |
AS |
3 |
76.2 |
231.8 |
123.8 |
SC |
AS |
4 |
101.6 |
277.8 |
146.0 |
SF |
SF |
4 |
101.6 |
271.5 |
146.0 |
SF |
AS |
4 |
101.6 |
|
146.0 |
SF |
AS |
5 |
127 |
273.1 |
146.0 |
SF |
AS |
5 |
127 |
277.8 |
146.0 |
SF |
AS | |
1502型 |
標稱管道尺寸 |
總 長 |
錐口孔 |
螺母半徑 |
材 料 |
螺 母 |
零 件 |
in |
mm |
mm |
mm |
mm |
|
|
11/2 |
38.1 |
137.0 |
6.4 |
93.0 |
SF |
SF |
2 |
50.8 |
177.8 |
6.0 |
95.3 |
SF |
SF |
3 |
76.2 |
193.7 |
9.5 |
114.3 |
SF |
SF | |
注: SC=鑄鋼 SF=鍛鋼 AS=合金鋼
|
